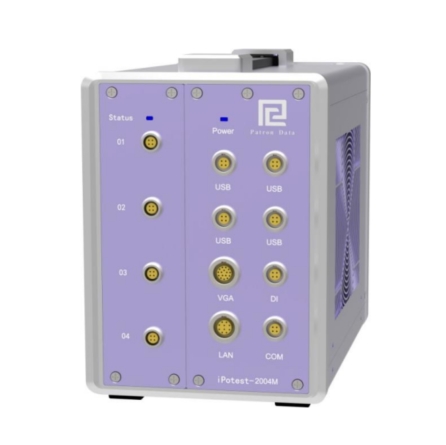

型號：iPotest-2004M
iPotest-2004M采用1000M以太網總線，背板采用FPGA作為采集控制單元。采集模塊化設計，1個模塊4通道，通過DB多芯高速緊固端子，接于背板。可配置Core i7-7600U處理器，可選8/16GB內存，具有M2.0高速讀寫硬盤接口，讀寫速率可達3500MB/s，存儲容量最高可達4TB。采用連續采集模式，可實現4通道，雙24位ADC、4MHz超長連接采集。可用于瞬態信號采集，也用于高速信號監測。具有內觸發功能，可根據事件，設置觸發條件，實現觸發采集。也可以通過控制器外觸發接口，實現高電平觸發采集。
具有VGA顯示接口，可接顯示器，組成采集，顯示，分析一體化系統。也可通過設計采集或觸發方式，實現數據采集記錄功能。
多臺高速采集儀，能過高速交換機（10G）可擴展成多通道高速采集系統。
● 配置?性能Core i7-7600U處理器
● 4通道同步?速采集，最?采樣率可達4MHz
● 雙24位ADC技術，實現?采樣率，?動態范圍，低噪聲采集
● 超?連續采集存儲，僅以硬盤容量決定存儲時?
● 具有VGA顯?接?，可接顯?器組成采集、分析、顯?系統
● 外置同步接?，可實現多臺設備分布式同步采集
● 采?UDP或TCP通訊協議
● 可?于采集振動、噪聲、壓?、電壓、電流等信號，特別是瞬態信號
● IＰ43防護等級，鋁合?材質機箱，機箱表?散熱設計
通道數：4通道
采樣率：125KSPS、250KSPS、500KSPS、1MSPS、2MSPS、4MSPS
ICP：內置直恒流源供電，可為ICP或IEPE傳感器提供24VDC，4mA 恒流源供電
通道串擾（通道隔離度）：≥100dB
耦合?式：DC、AC、ICP(或IEPE）程控切換
?值誤差：直流電壓（DC）:0.05%FS（DC）
采集帶寬：
DC耦合：DC~650KHz；AC耦合：2Hz~650KHz（四通道采樣率 為4MSPS同時采集）
DC耦合：DC~1.5MHz；AC耦合：2Hz~1.5MHz（單通道采樣率 為4MSPS采集）
動態范圍：≥110dB
最?不失真電壓（Vrms）：≥9.0V
通訊協議：UDP或TCP
功耗：65W
重量5kg
本底噪聲：（測試條件：±10V量程，輸?正負極短接）
采樣率125KSPS：6μVrms
采樣率250KSPS：8μVrms
采樣率500KSPS：10μVrms
采樣率1MSPS：40μVrms
采樣率2MSPS：85μVrms
采樣率4MSPS：100μVrms
